[CMU15445]:日志恢复系统

Crash Recovery

崩溃恢复是数据库中必不可少的组成部分，它用于将数据库恢复至故障发生之前的一致性状态，为了确保数据库的一致性，原子性以及持久性，就必须要使用恢复算法，恢复算法由两部分组成

  • 在进行普通事务处理时，需要维护额外的数据，如日志，这样可以在后续崩溃时的恢复操作中使用到 ——>(接下来的内容)
  • 在数据库发生崩溃时，为了维护数据库的一致性、原子性、持久性，所采取的动作

在崩溃恢复操作中需要使用到的两个关键步骤被称为redo(重做)和undo(撤销)

  • redo

    将事务更新过的值都重新置为新值

  • undo

    将事务更新过的值都置为旧值

Failure Classification

系统中可能会发生多种故障

  • 事务故障

    有两种错误可能造成事务执行失败

    • 逻辑错误

      如事务违反了完整性约束

    • 系统错误

      如系统进入了死锁

  • 系统崩溃

    • 软件错误

      如内部发生的除0的操作，系统必须停止运行

    • 硬件错误

      如系统断电了，同样会引起系统的停止

    上面的错误会到导致系统停止运行，进而导致内存中的数据丢失，在这里我们做出假设，认为这些错误不会导致磁盘上面的数据丢失，这也被称作fail-stop假设

上面两种故障均可以进行恢复

  • 磁盘故障

    磁盘发生了故障，那么这种故障就是不可恢复的

Buffer Pool Management Policies

接下来将会介绍DBMS在进行事务处理时有关buffer pool的一些细节

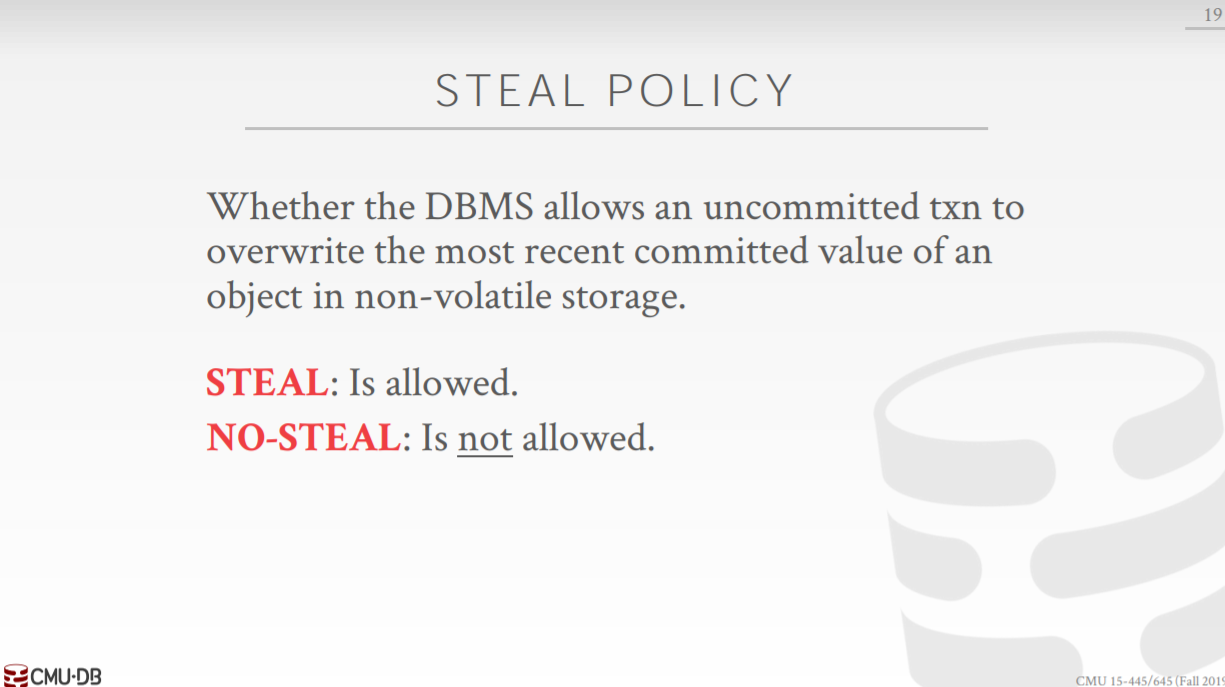

  • 抢占策略

    如果一个未提交(活跃)状态的事务修改过的块可以被写入到磁盘，那么就称该策略为抢占(steal)策略,否则被称为非抢占策略

    1

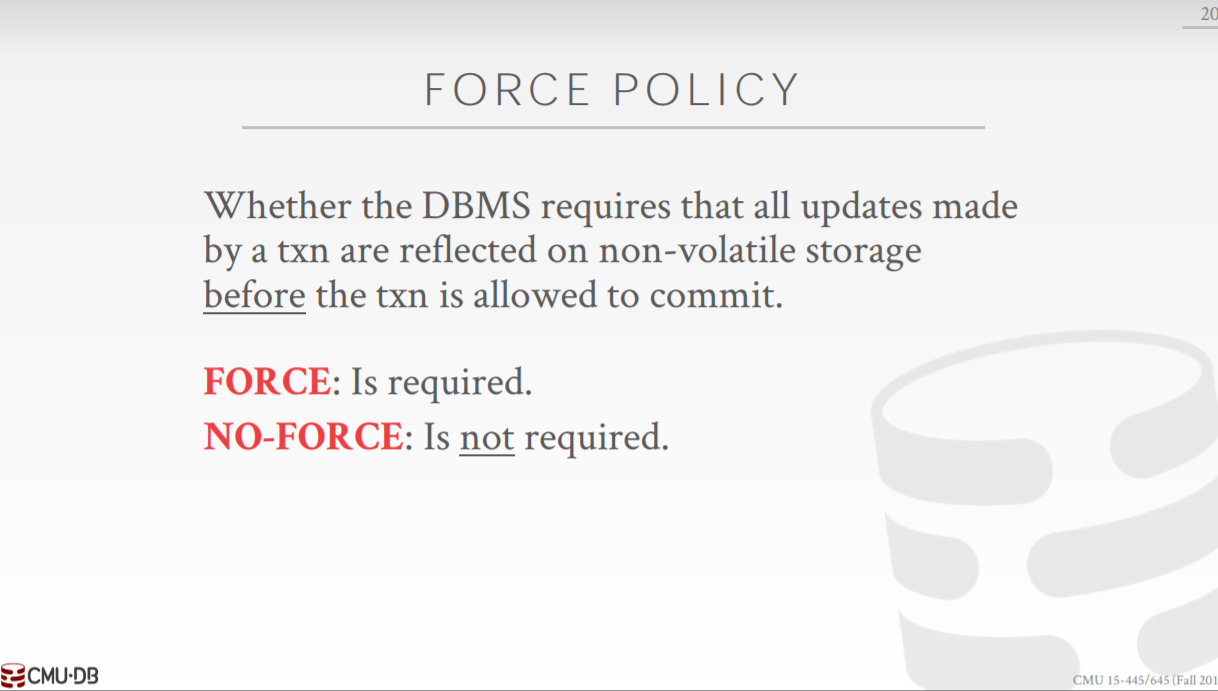

  • 强制策略

    如果事务在提交时会强制将所有修改过的块都输出到磁盘，那么该策略被称为强制(force)策略，否则被称为非强制策略

    2

    当使用强制策略时，进行崩溃恢复操作时比较简单，因为不需要考虑提交后数据丢失的情况，但是使用强制策略会导致频繁的块的输出操作，使得其在运行时的效率比较低，大多数系统采用的是非强制策略

  • No-Steal + Force

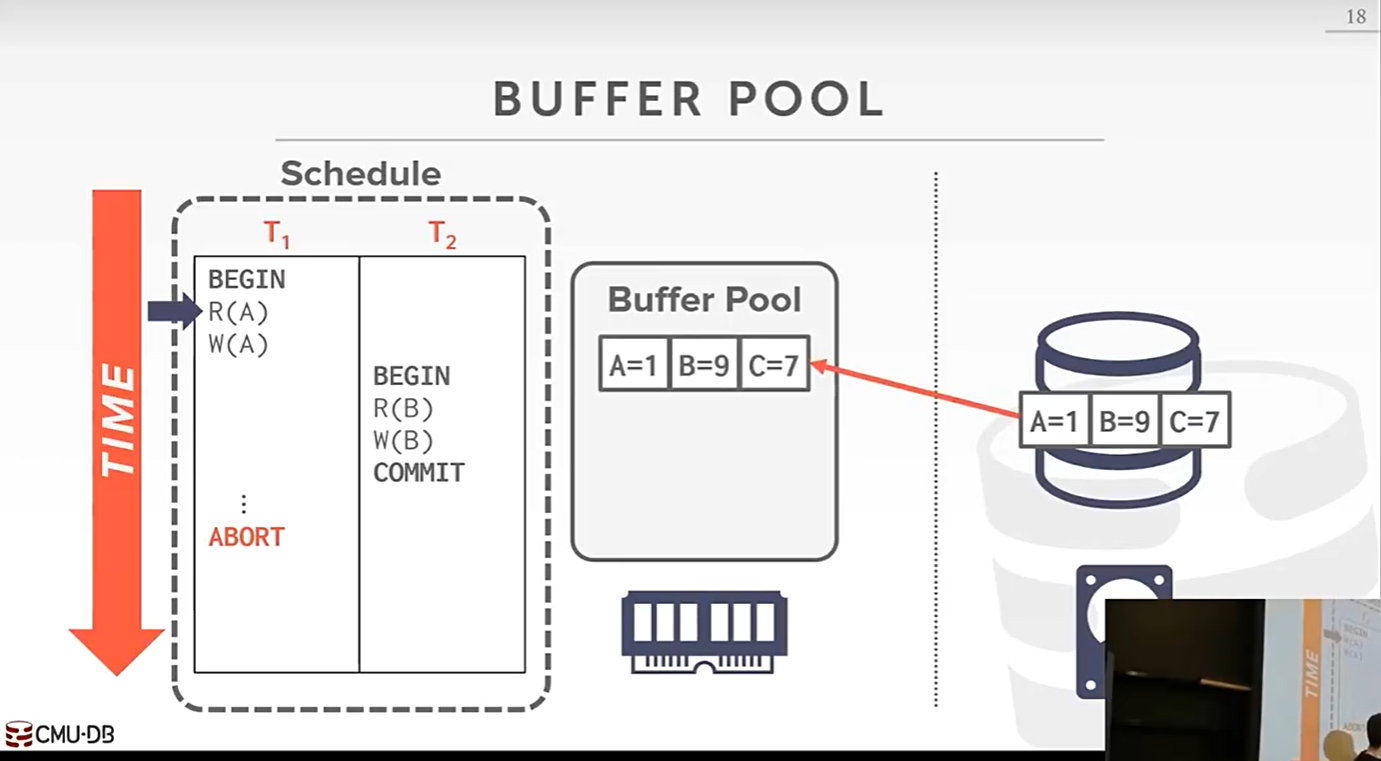

    最简单的崩溃恢复方法就是采用: No-Steal + Force策略来实现，下面给出例子

    3

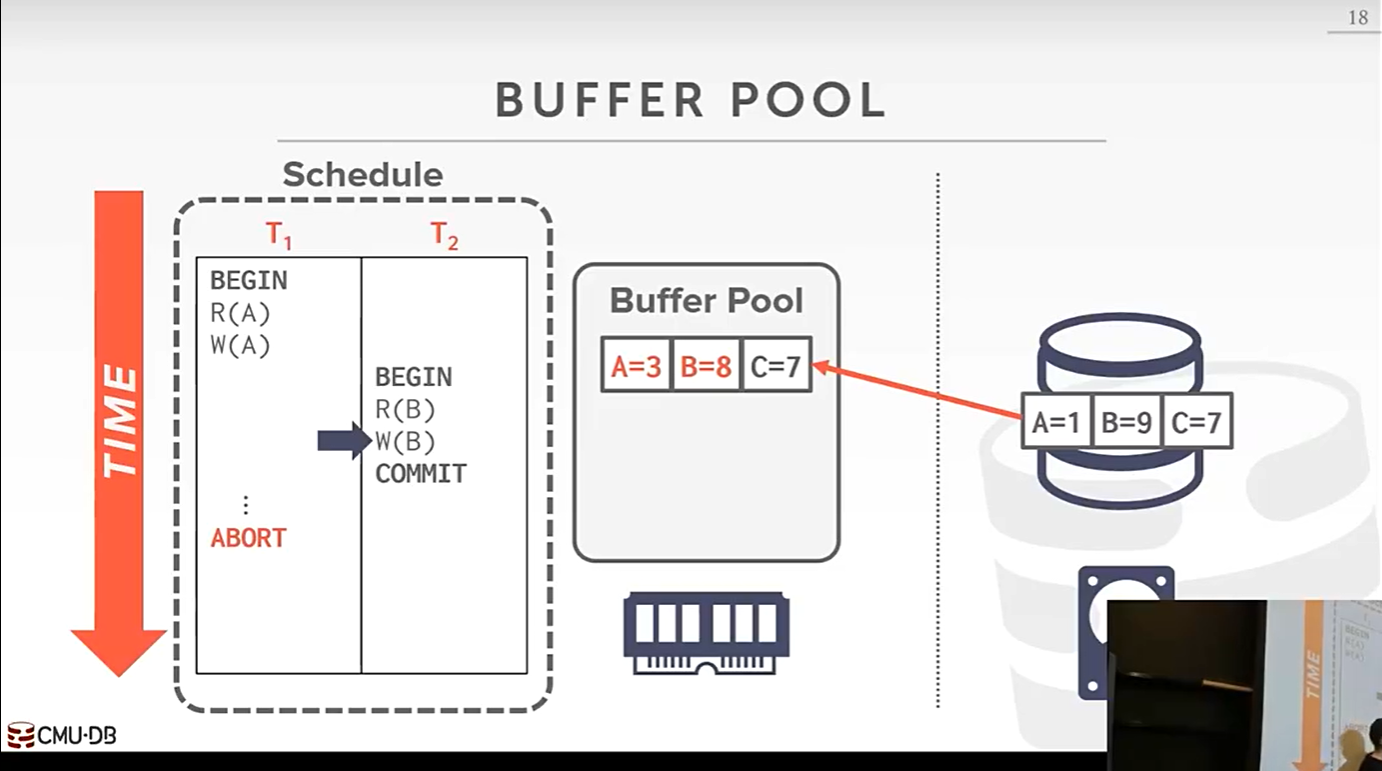

    上面是初始状态，经过两次write操作(A=3, B=8)之后变为了下面这样

    4

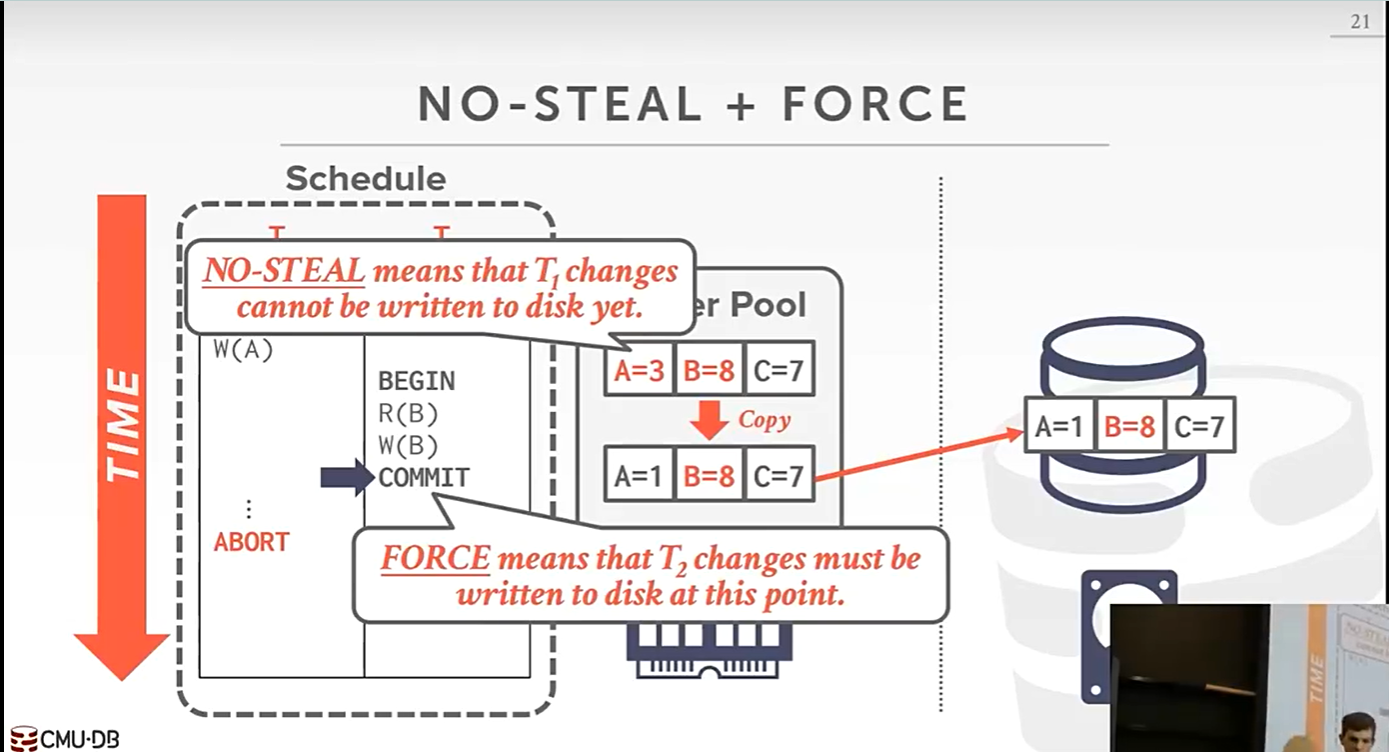

    下一步是T2的commit操作，但是Force策略与No-Steal策略在此产生了矛盾，No-Steal策略要求不能将T1修改过的块写入到磁盘，而Force策略则要求必须将T2修改过的块在此时输出到磁盘，此时就会发生下面这种情况

    5

    DBMS会拷贝一个新的tuple，其中只包含T2事务修改的数据，然后将其写回磁盘

    • 优缺点分析
      • 不需要使用undo操作，因为未提交的数据根本就没有输出到磁盘
      • 不需要使用redo操作，因为所有提交的数据都被写入到了磁盘
      • 限制1：如果一个事务所需要的数据不能够全部放入内存当中，那么该事务在这种策略下就不能够执行，因为该策略要求在事务提交之前不能够将脏page写回磁盘
      • 限制2：如果事务更新了多个page(假设为4个), 由于操作系统无法为我们保证多个page写回磁盘这步操作的原子性，因此假设在将2个page写回磁盘过后系统崩溃，那么就会发生更新撕裂的问题

Shadow Paging

影子分页计数采用页表拷贝的方式来保证数据库的崩溃可恢复性，这是一个No-Steal + Force策略的实现

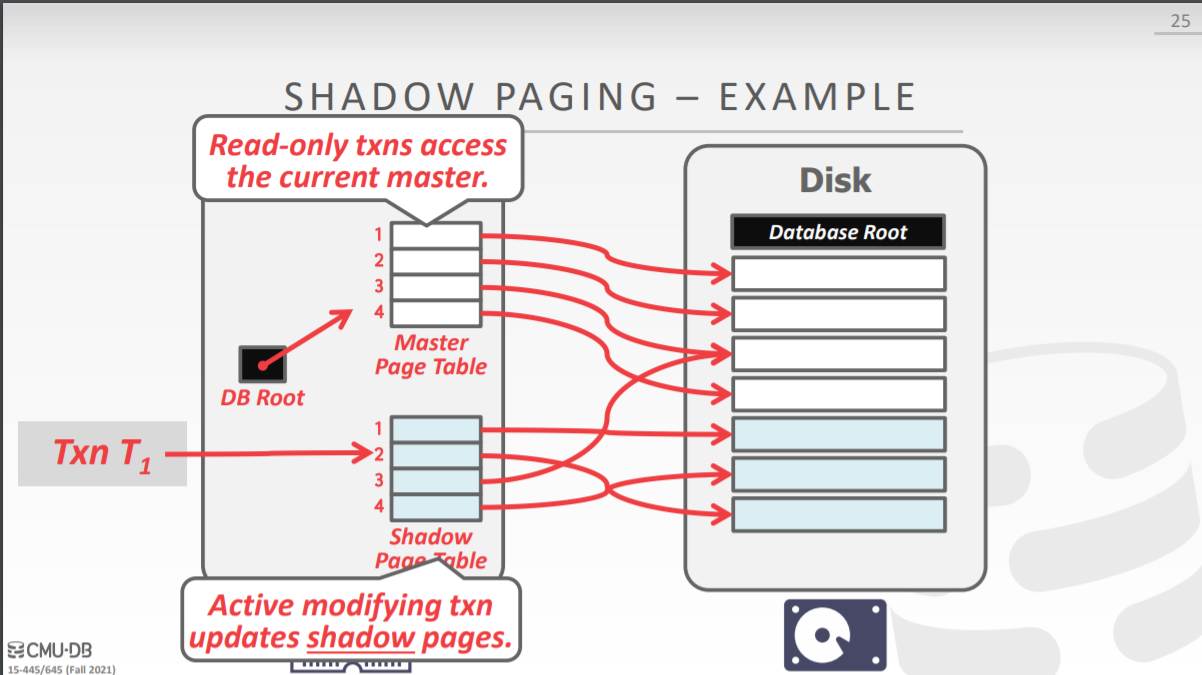

在该技术当中，有两个页表:master page table, shadow page table，还有一个单独的DB Root page, 指向master page table整体布局如图所示

6

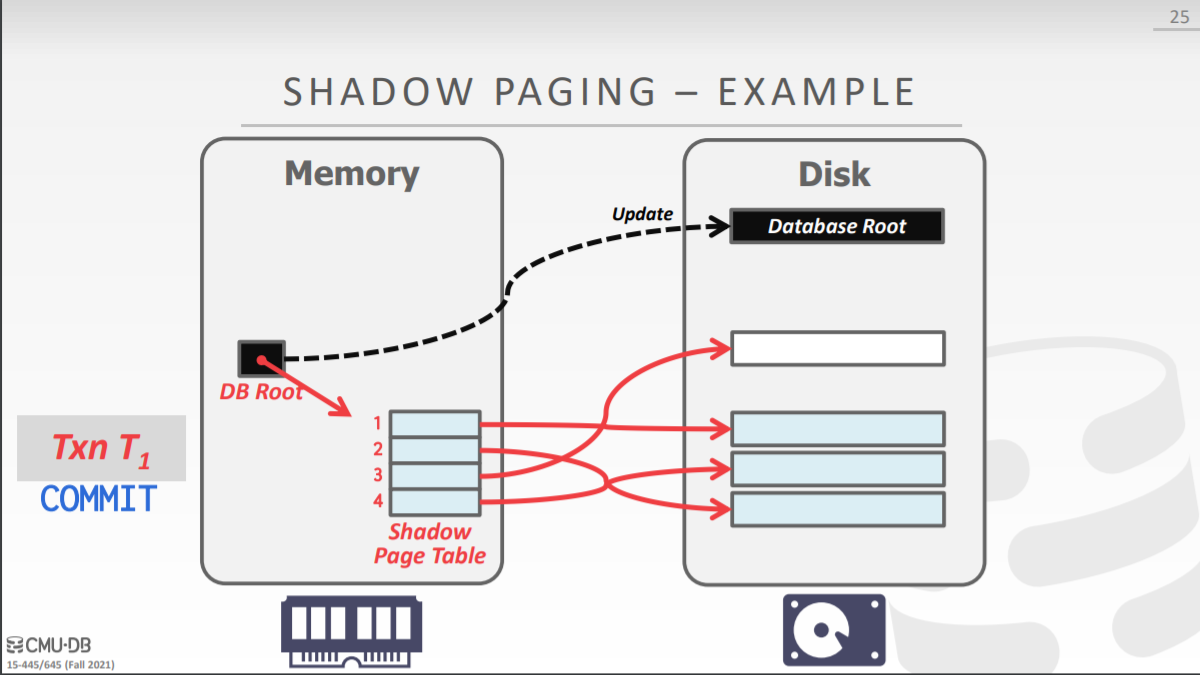

shadow page table是master page table的一分拷贝，当事务对page进行修改的时候，DBMS就会拷贝一份新的page, 并修改shadow page table上的指针，对这份拷贝page应用事务的修改，当事务的write操作结束并且执行commit之后，就会更改DB Root， 使之指向shadow page table, 即shadow page table代替了原来的master page table

7

  • 综合分析

    • 当发生崩溃时回滚十分简单

      undo: 移除所有的shadwo page

      redo: 不需要

    • 缺点

      1. 拷贝整个page table的代价比较昂贵

      2. commit代价过高

        DB Root, shadow page table, 被更新的所有page，都需要被刷新回磁盘

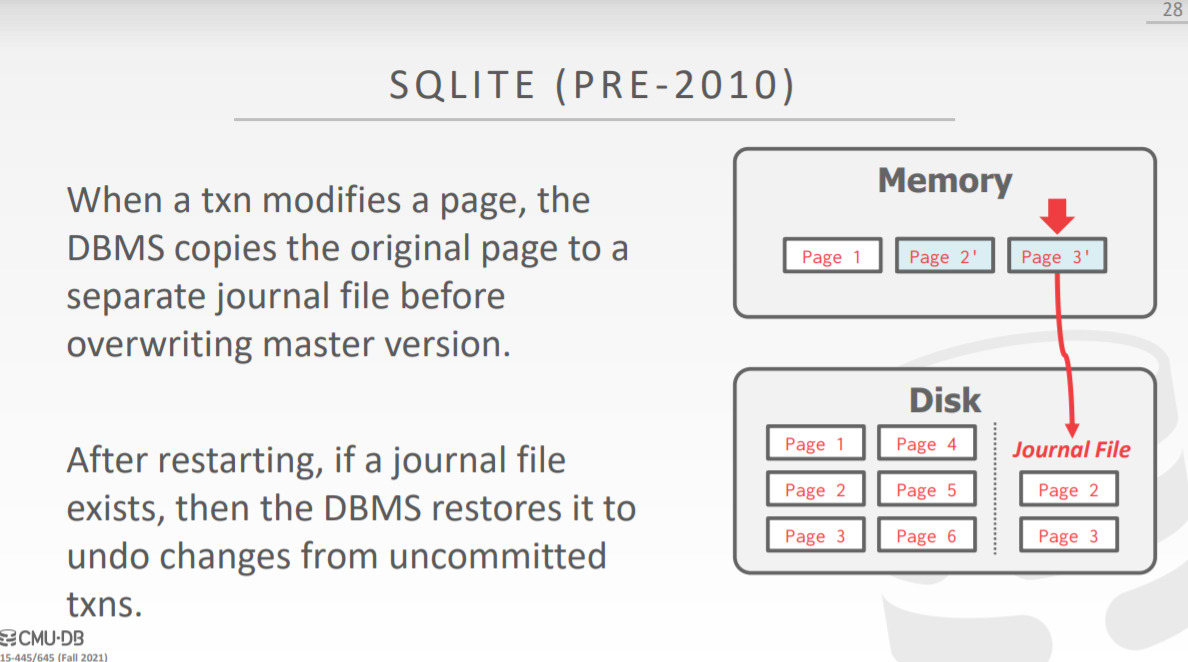

Journal File

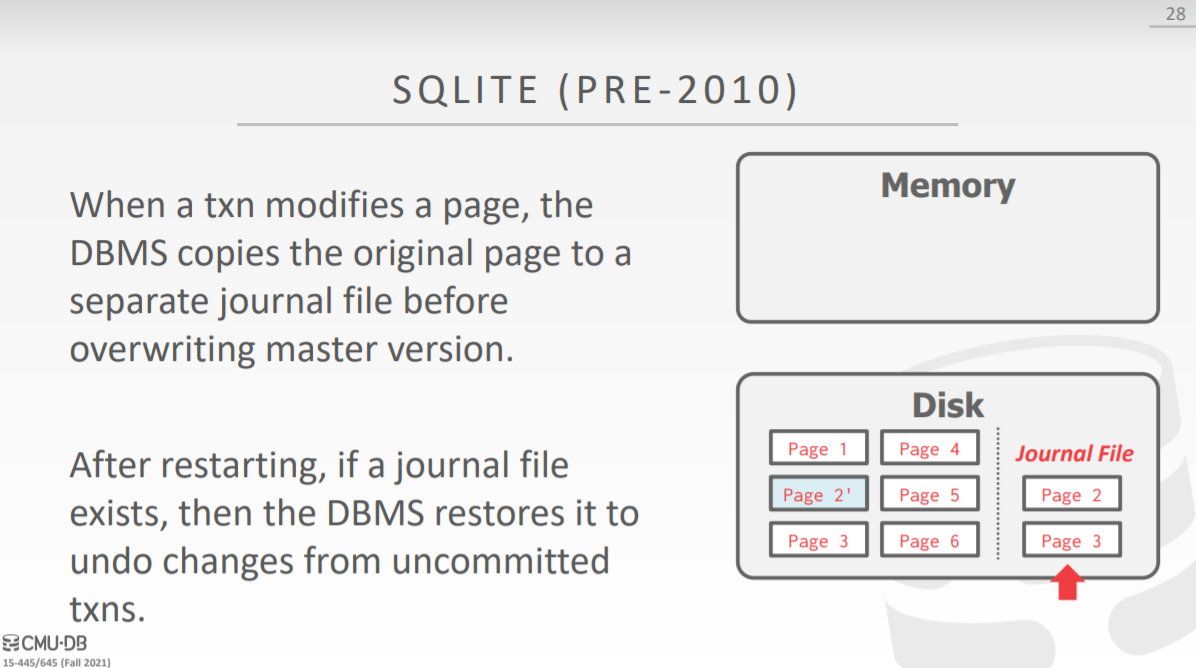

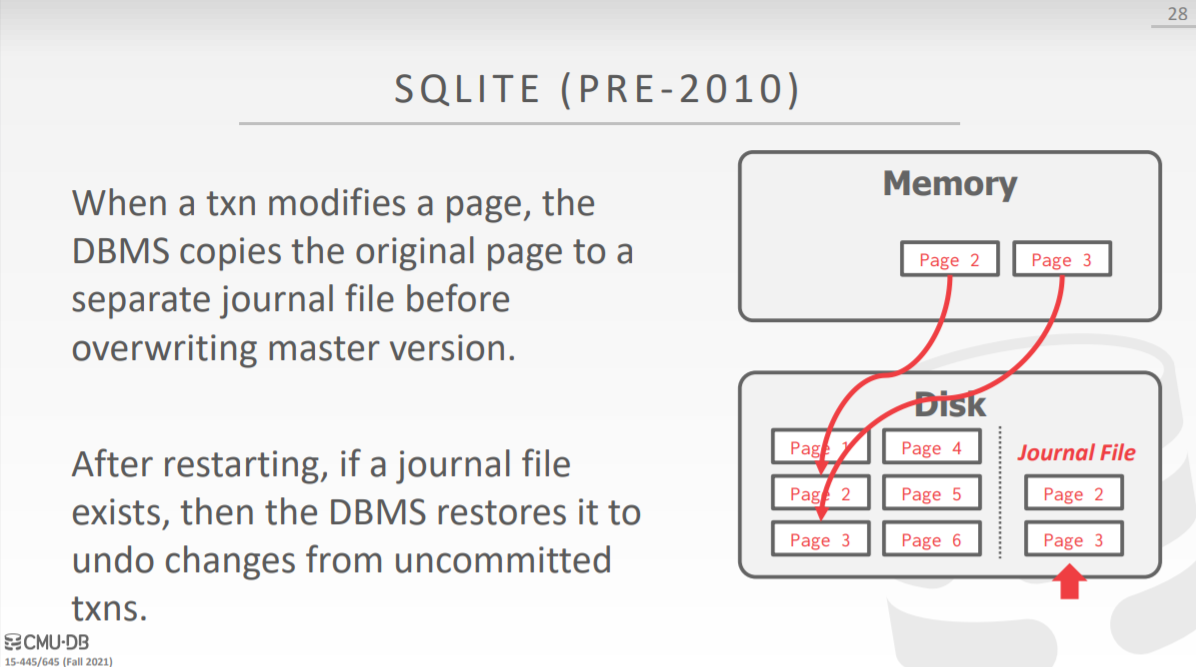

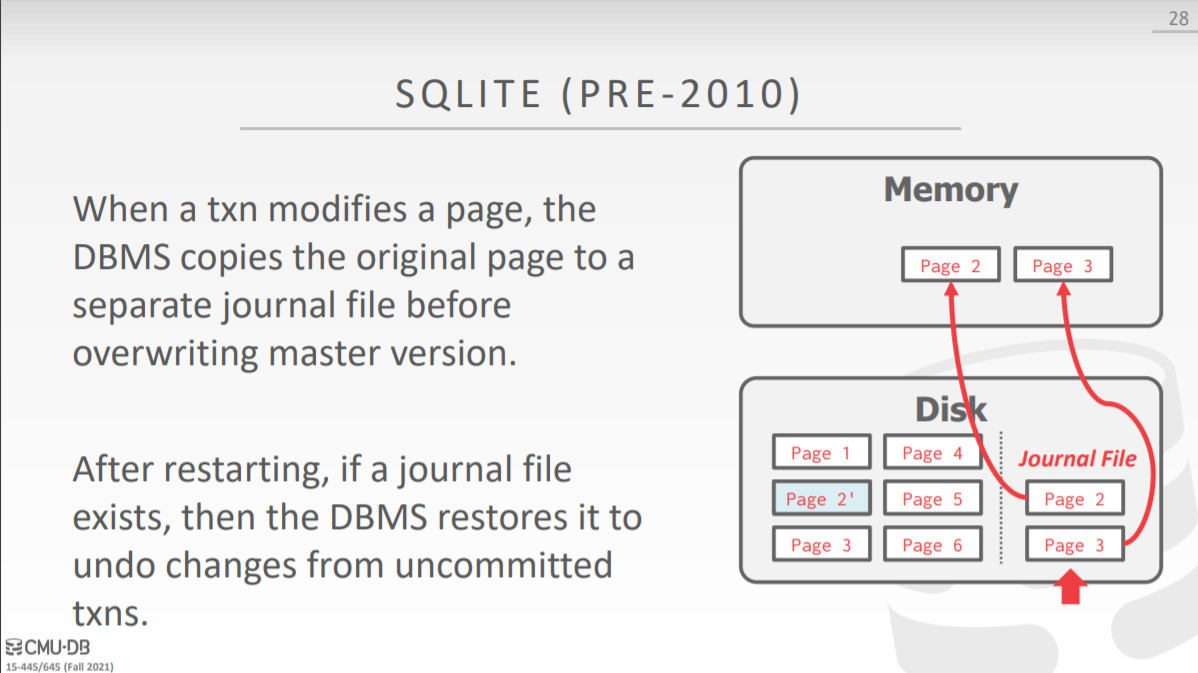

SQLite在2010年之前使用过一种被称作Journal File的方案，该方案中，当事务修改一个page的时候，首先将其拷贝到磁盘中一个被称作journal file的地区，如果事务执行过程中发生了崩溃，就会检查journal file中是否有page存在，如果有，就会使用这些page来进行undo操作

8

9

10

11

Write-Ahead Logging

先写日志(WAL)协议要求在主存中的数据块输出到数据库磁盘之前，与该数据块有关的所有日志记录必须首先输出到磁盘(稳定存储器)上, 通常是一个log file, 这是一个Steal + No-Force的例子

几乎所有的主流数据库系统都在使用这个协议，因为该协议具有最快的运行时速度，但是WAL恢复的时长要比Shadow Paging稍微慢一点

  • 日志记录

    一个日志记录具有一些字段

    • Transaction Id (事务 id)
    • Object Id (数据记录 id)
    • Before Value (修改前的值)，用于 undo 操作
    • After Value (修改后的值)，用于 redo 操作

    故一条日志记录看起来像这样<Ti, Xj, V1, V2>

    与此同时还有一些其他的日志记录：

    • <Ti start>: 事务开始
    • <Ti commit>: 事务提交
    • <Ti abort>: 事务中止

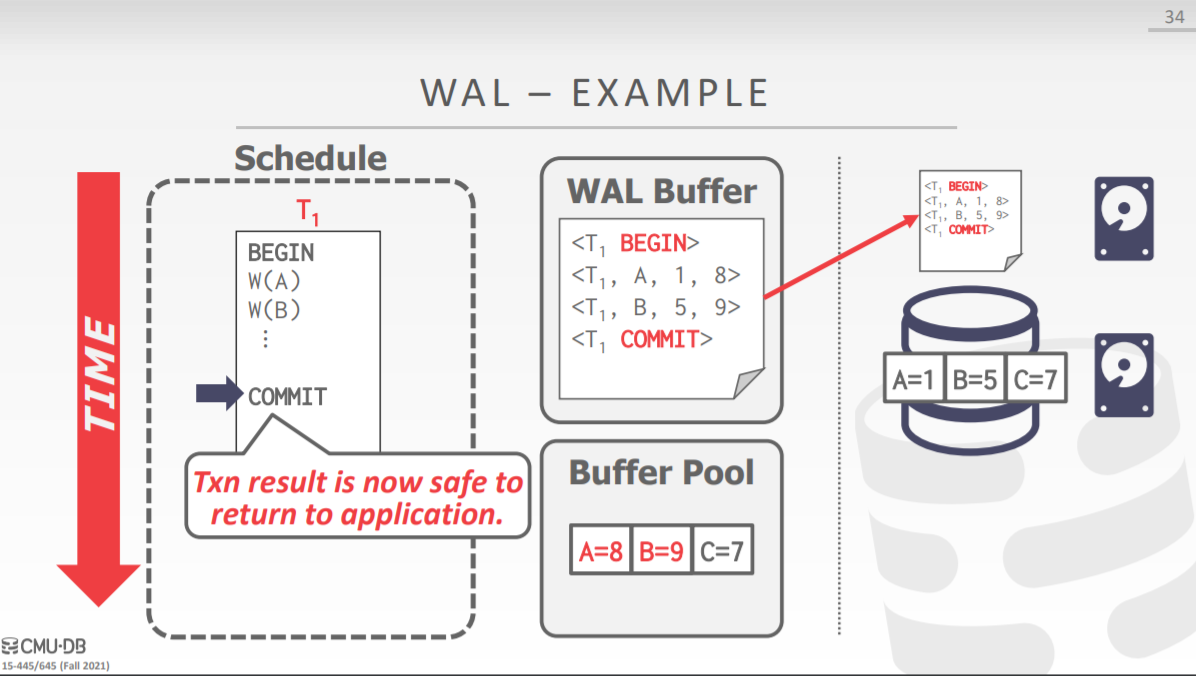

  • 例子

    12

    • 当事务执行时，每执行一条语句对数据项进行修改，就会在WAL Buffer中保存指定的记录，然后再修改buffer pool中数据项的值
    • 当事务执行到commit语句的时候，就会将WAL Buffer中的内容写到磁盘的log file中,此时整个事务就算是提交了
    • 尽管数据项还没有被刷新会磁盘，但是磁盘中已经有相应的日志了，即使发生了崩溃，也能够根据log file进行恢复

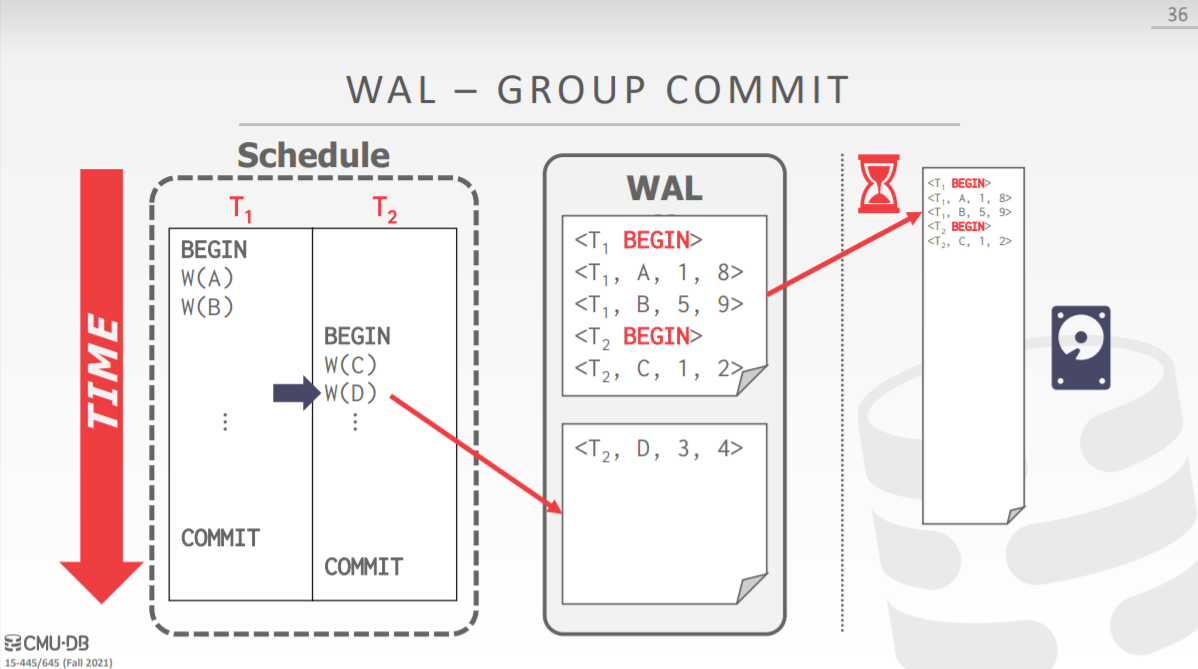

  • group commit

    在上面的方案中，每次有一个事务进行提交时就会将WAL Buffer中的内容刷新回log file中，可以使用一种被称为group commit的优化策略，在该策略当中，WAL Buffer设置为两个，刷盘的时机变为：

    1. WAL Buffer 满时刷盘

      当一个WAL Buffer 满了的时候，就会将其刷盘，与此同时，日志记录都保存在另一个WAL Buffer中

      13

    2. 超过指定时间

      有时WAL Buffer可能还没有满，但是所有的事务都在处于等待状态，此时如果超过了一定的时间段，WAL Buffer也会自动刷新

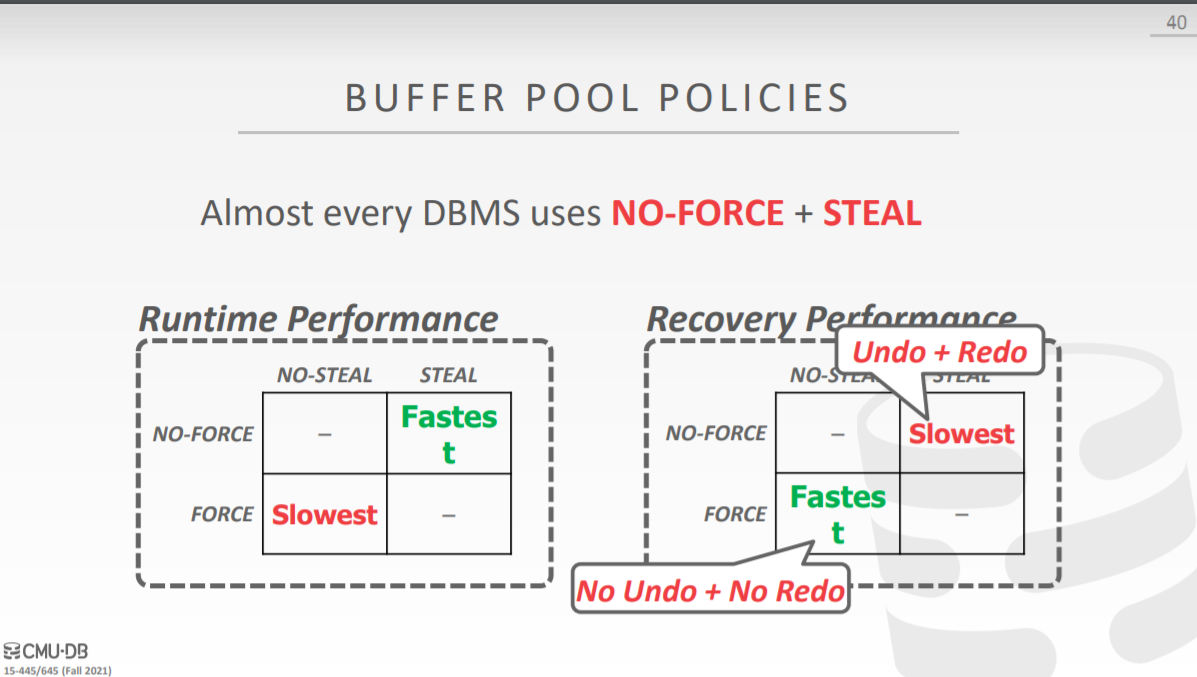

  • 效率分析

    14

    大部分数据库更看重运行时效率，因此几乎所有 DBMS 使用 No-Force + Steal 的 buffer pool policy

Logging Scheme

在这里我们会介绍关于日志记录的不同形式，通常有两种日志记录的方案：physical logging, logical logging

  • physical logging

    在该模式下的日志记录记录的是底层数据的修改

  • logical logging

    该模式下记录的是SQL语句逻辑上的修改

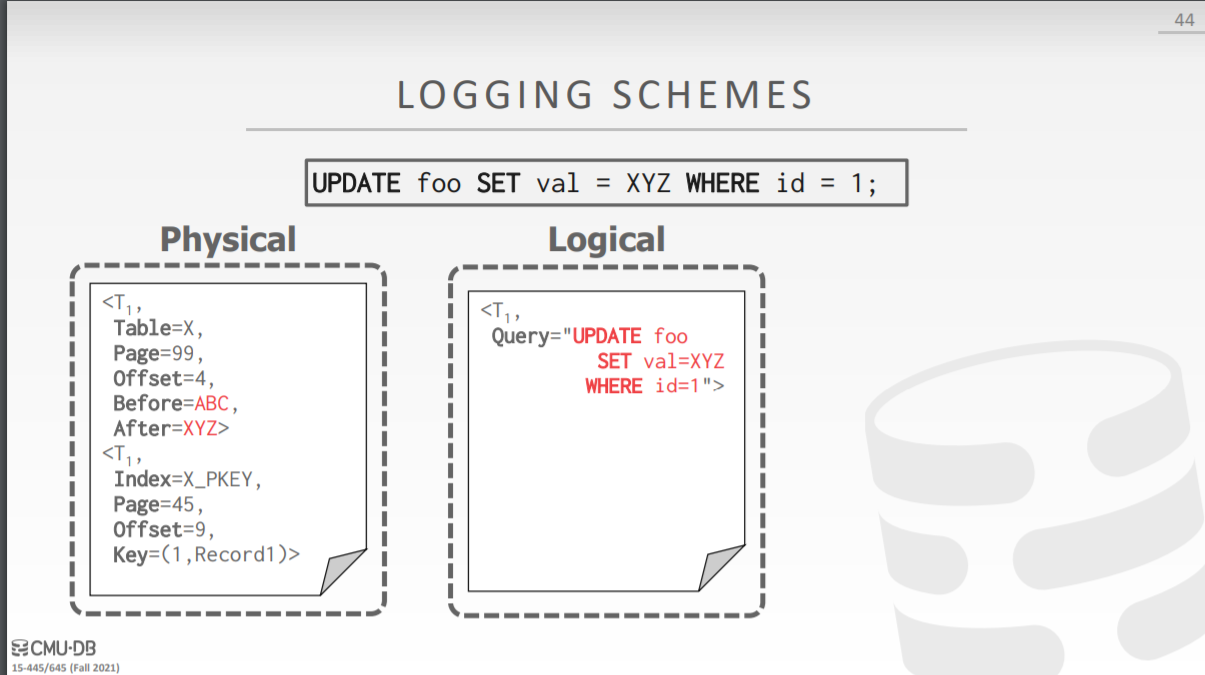

下面是一个例子

15

注意到上面的例子中还有关于索引信息的日志，事实上，大多数数据库系统也会为索引的修改记录日志

  • 优缺点

    Logical Scheme所记录的字节数更少，但是一个问题就是假设使用一个update语句更新了大量tuple,那么在进行redo的时候就必须重新执行一遍该update语句，因为我们不知道update语句的实际更新究竟写入了多少数据到磁盘，而使用Physical Scheme就不会有这种情况

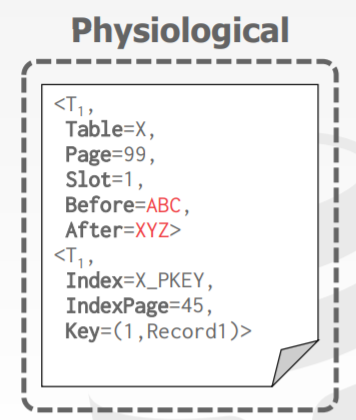

当今大多数数据库使用的是一种混合模式，被称为Physiological Scheme

16

可以看到，该模式下记录了一些底层的page_id, 但使用了slot_id这种逻辑单位而不是offset

Check Point

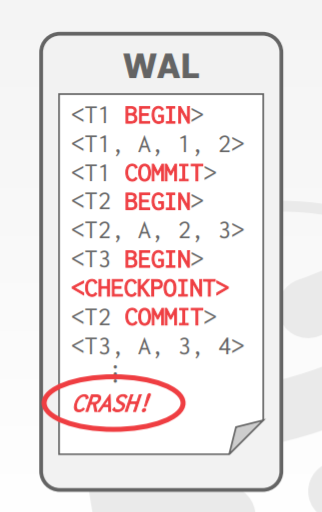

如果放任 WAL 增长，它可以随着新的操作执行而无限增长。如此这般，在故障恢复时，DBMS 需要读取更多的日志，执行更多的恢复和回滚操作。为了避免这种情况出现，DBMS 需要周期性地记录 checkpoint，即将所有日志记录和数据页都持久化到存储设备中，然后在日志中写入一条 <CHECKPOINT> 记录，举例如下：

17

当 DBMS 发生崩溃时，所有在最新的 checkpoint 之前提交的事务可以直接忽略，如 T1。T2 和 T3 在 checkpoint 前尚未 commit。其中，T2 需要 redo，因为它在 checkpoint 之后，crash 之前提交了，即已经告诉用户事务提交成功；T3 需要 undo，因为它在 crash 之前尚未 commit，即尚未告诉用户事务提交成功。

实现 checkpoints 有需要要考虑的问题：

  1. 在于要保证 checkpoint 的正确性，我们需要暂停所有事务
  2. 故障恢复时，扫描数据找到未提交的事务可能需要较长的时间
  3. 如何决定 DBMS 执行 checkpoint 的周期，太频繁将导致运行时性能下降；等太久将使得 checkpoint 的内容更多，更耗时，同时数据恢复也要消耗更长的时间

Conclusion

WAL几乎总是最佳选择
