[计算机网络_自顶向下]:应用层

应用层

一、应用层协议原理

1.网络应用程序体系结构

  • 网络体系结构

    网络体系结构是不变的，即因特网五层模型或OSI七层模型

  • 应用程序体系结构

    应用程序体系结构主要由应用程序研发者决定，主要包括两大类

    • 客户-服务器体系结构
    • 对等体系结构(P2P)

客户-服务器体系结构

  • 服务器:总是不宕机，服务于许多来自于其他客户机的请求
  • 客户:向服务器发送请求的主机

在客户-服务器体系结构中，客户之间互相并不通信

P2P体系结构

  • P2P体系结构几乎不依赖于专有服务器
  • 应用程序在间断连接的主机之间可以直接通信，这些主机对被称为对等方

2.进程通信

从操作系统的角度，主机间进行通信的的其实是进程而不是程序

  • 客户和服务器进程

    在一对进程之间的通话场景中，发起通信的进程被称为 客户,在回话开始时等待联系的进程是服务器

  • 进程与计算机网络之间的接口

    • 套接字

      套接字是进程与网络之间发送、接受报文的软件接口，即应用层与传输层之间的接口，也比称之为应用程序与网络之间的应用程序编程接口（API)

  • 进程寻址

    发送进程要想发送报文给接受进程，必须得知道接受进程的”所在位置”,这个所在位置通过IP地址和端口号进行标记

    • IP地址:一个32位字符串，用来标记每一条主机
    • 端口号:端口号是主机上进程的标识符，可以在网络上查到

3.可供应用程序使用的运输服务

  • 可靠数据传输

    能够保证进程到进程的数据将会被无差错的传递

  • 最低限度吞吐量

    能够保证报文在传输过程中的吞吐量至少不会少于某个值

  • 定时保证

    能够保证报文能够以较小的时延进入接受进程

  • 安全性

    能够对传输的数据进行加密

4.因特网提供的运输服务

  • TCP服务

    TCP协议提供面向连接服务和可靠数据传输服务

    • 面向连接服务

      在数据包开始流动之前，TCP会让客户和服务器之间互相交换运输层控制信息，被称为握手过程

      握手阶段结束过后，在发送进程与接收进程之间会建立一条TCP连接,双方可以在这条连接上进项数据报的传递

      通信结束过后，会拆除该连接

    • 可靠数据传输服务

    • 安全性

      TCP本身并不提供安全性服务,但它的加强版SSL提供了安全服务,这种加强是在应用层上实现的

    TCP还提供拥塞控制机制,当发送方与接收方进行网络通信发生网络拥塞时，TCP的拥塞控制机制会抑制发送进程

  • UDP服务

    • 面向无连接服务
    • 缺乏可靠性

    UDP虽然可靠性不佳，但是它能自由调整发送速率，速率更快

二、Web和HTTP

1.HTTP概况

Web的应用层协议是HTTP(超文本传输协议)

Web页面的构成

  • Web页面本质上是一个文档，是由各种对象组成的
  • HTML文件，JPEG图形,小程序,视频等都能被称作对象，并且可以通过URL寻址
  • 一个页面总是包含一个HTML文件以及各种其他对象

URL的构成

以http://www.someSchool.edu/someDepartment这个URL为例

在浏览器中点击超链接会发生什么

  1. 浏览器向Web服务器发出请求该页面中请求对象的HTTP报文
  2. 服务器接受到请求并用这些对象的HTTP响应报文进行响应

HTTP是无状态协议

服务器向客户发送被请求的文件，但并不存储任何关于该客户的状态信息

加入客户在短时间内请求了两个对象，服务器并不会因为第一次发送了对象第二次就不做出反应，而是重新再发送一次对象

2.非持续连接与持续连接

  • 非持续连接

    客户每发送一个请求，就会单独建立一个TCP连接

  • 持续连接

    所有的请求以及响应经过相同的TCP连接发送

对于HTTP而言，既支持非持续连接，也支持持续连接，默认状态下是持续连接

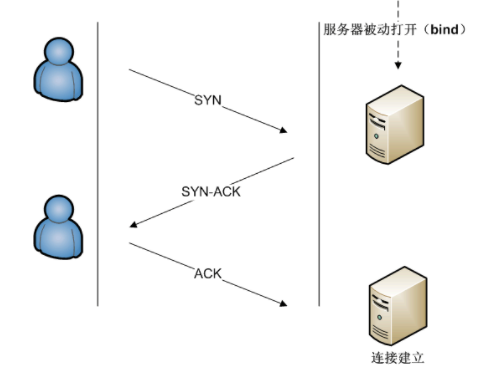

三次握手

当建立TCP连接后，在客户和服务器之间会发生三次握手

  1. 客户向服务器发送一个小的TCP报文段
  2. 服务器接受到该报文段后，在用一个小的TCP报文段做出确认和响应
  3. 客户接收到确认的TCP报文段后，向服务器发送HTTP请求

1

非持续连接的缺点

  • 必须为每一个请求的对象建立一个全新的连接，这为Web服务器带来了负担
  • 每一个对象的传输都会经历三次握手和自身的传输，相对于持续连接有两倍的往返时延(RTT)

3.HTTP报文格式

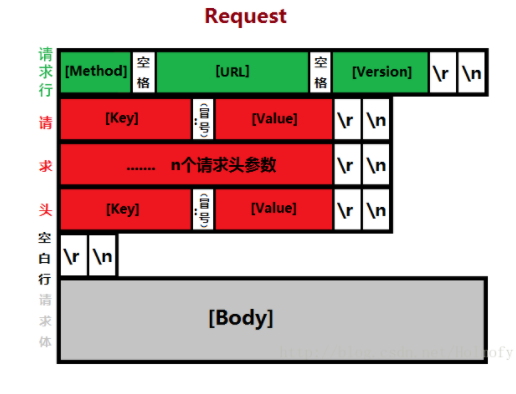

  • HTTP请求报文

    2

  1. 请求行

    报文的第一行被称为请求行，包含三个字段，方法字段，URL字段和HTTP版本字段

    • 方法字段

      • GET

        向指定的资源发出“显示”请求,是只读的

      • HEAD

        与GET方法一样，都是向服务器发出指定资源的请求。只不过服务器将不传回资源的文本部分

        它的好处在于，使用这个方法可以在不必传输全部内容的情况下，就可以获取其中“关于该资源的信息”（元信息或称元数据）

      • POST

        向指定资源提交数据，请求服务器进行处理（例如提交表单或者上传文件）。数据被包含在请求体中。这个请求可能会创建新的资源或修改现有资源，或二者皆有

        注：也可使用GET方法,在包含的URL中加入要输入的数据

        如:https://zh.wikipedia.org/wiki/超文本传输协议,后面的`/超文本传输协议`就是附加内容

      • PUT

        向指定资源位置上传其最新内容。

      • DELETE

        请求服务器删除Request-URI所标识的资源。

      • TRACE

        回显服务器收到的请求，主要用于测试或诊断。

      • OPTIONS

        这个方法可使服务器传回该资源所支持的所有HTTP请求方法。用’*’来代替资源名称，向Web服务器发送OPTIONS请求，可以测试服务器功能是否正常运作。

      • CONNECT

        HTTP/1.1协议中预留给能够将连接改为隧道方式的代理服务器。通常用于SSL加密服务器的链接（经由非加密的HTTP代理服务器）。

      方法名称是区分大小写的。当某个请求所针对的资源不支持对应的请求方法的时候，服务器应当返回状态码405（Method Not Allowed），当服务器不认识或者不支持对应的请求方法的时候，应当返回状态码501（Not Implemented）。

      HTTP服务器至少应该实现GET和HEAD方法，其他方法都是可选的

    • HTTP版本

      目前的HTTP版本有 HTTP/0.9 HTTP/1.0 HTTP/1.1 HTTP/2

    一个经典的HTTP请求报文如图所示，注意每一行都必须以rn结尾

    3

    注：可以使用telnet工具来进行手动报文发送过程

  • HTTP响应报文

    4

所有HTTP响应的第一行都是状态行，依次是当前HTTP版本号，3位数字组成的状态代码,以及描述状态的短语，彼此由空格分隔

状态代码的第一个数字代表当前响应的类型：

  • 1xx消息——请求已被服务器接收，继续处理
  • 2xx成功——请求已成功被服务器接收、理解、并接受
  • 3xx重定向——需要后续操作才能完成这一请求
  • 4xx请求错误——请求含有词法错误或者无法被执行
  • 5xx服务器错误——服务器在处理某个正确请求时发生错误

响应报文例子：

5

cookie是什么

cookie是一种小型文本文件”，指某些网站为了辨别用户身份而储存在用户本地终端（Client Side）上的数据

为什么需要cookie

HTTP服务器是无状态协议，无法保存用户的数据，但是Web网站通常希望能够识别用户的身份，因此他们使用Cookie来绕开HTTP的这种无状态协议

Cookie的使用

Cookie有四个组件

  1. HTTP响应报文中有一个Cookie首部行
  2. HTTP请求报文中有一个Cookie首部行
  3. 用户端系统总有一个Cookie组件，并且由浏览器进行管理
  4. Web站点的后端数据库中存储了记录用户身份的Cookie

Cookie的使用过程

  • 当用户第一次访问某个Web站点时，该Web站点会在响应报文中的首部行中添加一行Set-cookie:xxxx,

    浏览器接收到响应报文，并读取到这一行时，会在它的cookie文件中添加该Web网站的信息，包含服务器的主机名和该用户的识别码

  • 当用户再一次访问该站点时，浏览器会在请求报文中的是首部行加入cookie: xxxx,此时该Web站点会根据该识别码读取记录在它的后端数据库中的用户信息，此时用户就不用再次验证自己的身份

下面是我的chrome浏览器中保存的cookie

  • cookie

6

  • 使用cookie的报文发送过程

    7

5.Web缓存

什么是Web缓存

  • Web缓存是一种临时存储Web文档以减少服务器延迟的一种技术
  • Web缓存器，也叫作代理服务器(proxy server)，可以保存最近请求过的对象的副本

Web的使用过程

  • 用户在浏览器上点击一个超链接
  • 浏览器创建一个到Web缓存器的TCP连接，并向Web缓存器的对象发送一个HTTP请求
  • Web缓存器进行检查，看本地是否存储了该对象的副本，如果有，则Web缓存器用HTTP响应报文返回该对象
  • 如果没有，他就打开一个与对象的初始服务器的TCP连接，向该服务器发送HTTP请求报文，服务器接受到请求报文后，向该Web缓存器发送一份响应报文
  • Web缓存器接收到对象后，在本地存储空间存储一份副本，并向客户的浏览器发送该副本

从某种意义来说，Web缓存器既是客户也是服务器，它可以大大减少客户请求的响应时间

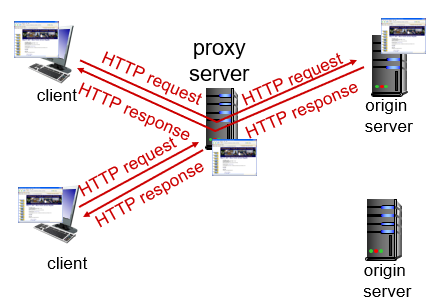

  • 图示

    8

6.条件GET方法

条件GET方法的作用

由于Web缓存器中的对象可能是陈旧的，即服务器中的Web文档已经被修改，使用条件GET方法可以证实Web缓存器中的对象是最新的

条件GET请求报文

一个请求报文满足以下条件时就被称为条件请求报文

  • 请求报文使用GET方法
  • 请求报文中包含一个If-Modified-Since: xxxx

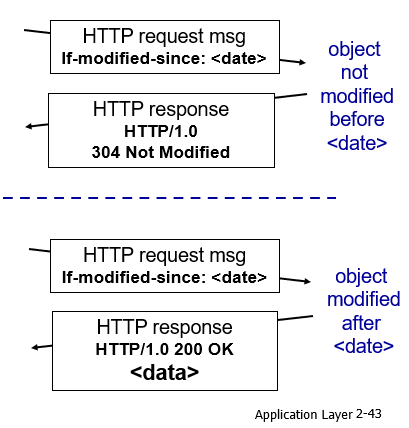

条件请求报文的使用

  • 当Web缓存器在本地缓存对象的时候，他也在本地缓存了最后的修改时期
  • 下一次用户再次访问该Web页面的时候，该Web缓存器会向服务器发送条件请求报文
  • 如果该Web页面在条件请求报文if-Modified-Since:xxxx所表示日期后没有发生修改，则Web服务器只会向Web缓存器发送一个不包含对象的响应报文

9

三、因特网中的电子邮件

电子邮件的组成部分

电子邮件通信主要由三大部分组成：

  • 用户代理
  • 邮件服务器
  • 邮件协议

一、用户代理 (user agents)
就像我们常常使用的邮箱客户端，我们能直接接触的部分

  • 允许用户阅读,回复,转发,保存,编辑邮件消息
  • 例如:Outlook, foxmail等
  • 发送, 接收邮件消息到/从服务器
  • 运行邮件协议

二、邮件服务器 mail servers

  • 邮箱mailbox 存放用户接收的邮件消息
  • 外出报文队列outgoing message queue
  • 运行邮件协议

三、邮件协议

  • 简单邮件传输协议
  • 邮件接受协议

一、SMTP简单邮件传输协议

SMTP是因特网电子邮件中主要的应用层协议

  • 客户使用TCP来可靠传输邮件消息到服务器

  • 端口号25

  • 直接传送: 发送服务器到接收服务器

  • 传输的3个阶段

    • 握手 (问候)
    • 邮件消息的传输
    • 结束

  • 命令/应答的交互
    – 命令: ASCII文本格式

    – 应答: 状态码及其短语

  • 邮件消息必须是7-bit ASCII

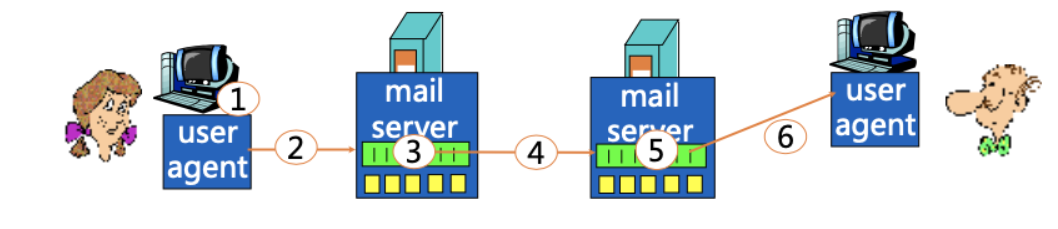

例子:

10

  • Alice的用户代理发送邮件消息 到她的邮件服务器;邮件消息存放在邮件消息队列

  • Alice邮件服务器的SMTP客户端发起建立一个到Bob的邮件服务器的SMTP服务器端的TCP连接,经过应用层握手

    注：

    • 如果此时Bob的邮件服务器没有开机，那么Alice的邮件服务器会在稍后继续进行尝试
    • Alice的邮件服务器和Bob的与邮件服务器总是直接连接，他们不使用中间邮件服务器
  • SMTP客户在这个TCP连接上发送Alice的邮件消息
  • Bob服务器存放邮件消息存到 Bob的邮箱
  • Bob调用他的用户代理读邮件消息

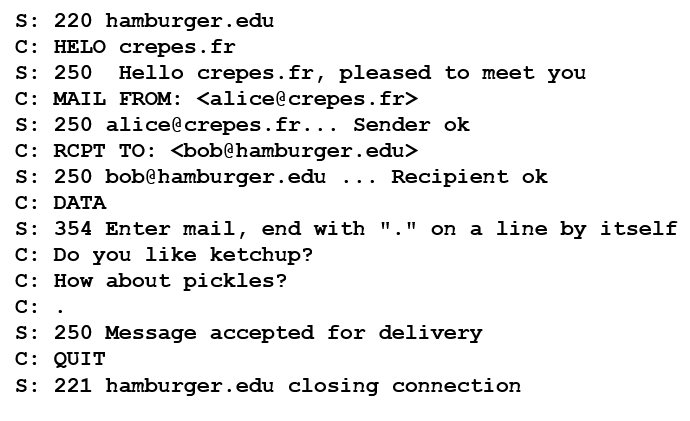

下面是一个使用telnet发送邮件的例子

11

SMTP总结

  • SMTP使用持续连接
  • SMTP 要求邮件消息 (header & body)必须 是7-bit ASCII
  • SMTP服务器使用 CRLF.CRLF (rn.rn)来判断邮件消息的结束

二、与HTTP对比

  • HTTP是服务器向Web客户传送报文

  • SMTP是邮件服务器向另一个邮件服务器传送报文

  • HTTP是拉协议

    在服务器开机的时候，用户使用HTTP从Web服务器上拉取信息,TCP是由想连接文件发起的

  • SMTP是推协议

    发送邮件服务器使用SMTP把文件推向接收文件服务器,TCP连接是由要发送文件的机器发起的

  • HTTP把每个对象封装到它自己的响应报文中

    SMTP把所有对象都放到一个响应报文中

三、邮件报文格式

首部行

  • To:

  • From:

  • Subject:

    …

    首部必须包含From和To,其他的首部行则是可选的

分隔符

使用回车换行==CRLF==将首部行与body分割

报文体

使用ASCII码格式

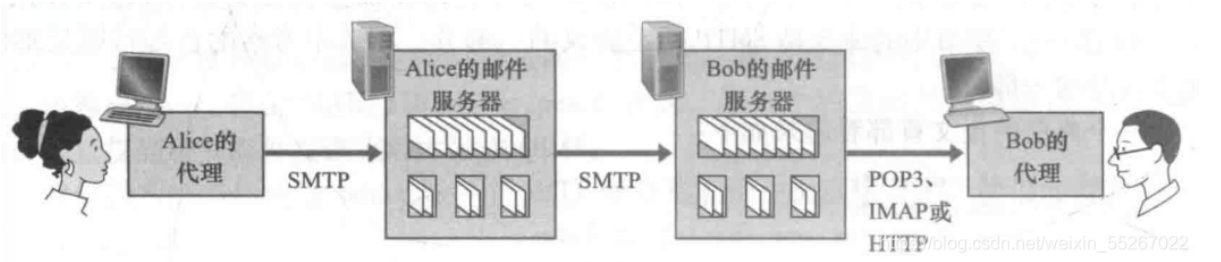

四、邮件访问协议

12

  • 邮件接收方通过POP3(第三版邮局协议)、IMAP(因特网邮件访问协议)、HTTP等协议将邮件从自身的邮件服务器拉取到自己的主机上

POP3

当用户代理打开了一个到邮件服务器端口110上的TCP连接后，POP3协议开始发挥作用

POP3按照三个阶段发挥作用:

  • 授权(authorization)

    用户代理以明文形式向服务器发送用户名(user)以及口令(pass)用来鉴别自身身份

  • 事务处理

    用户取得报文(retr)，同时还能进行以下操作

    • 对报文做删除标记(dele)
    • 取消删除标记
    • 获取邮件数量以及各自大小(list)

  • 更新

    使用quit指令，POP3对话将会结束，邮件服务器将会是删除那些被标记为删除的报文

IMAP

  • POP3在服务器上不能为用户创建任何远程文件夹

  • IMAP服务器会把报文和每一个文件夹联系起来，当报文第一次到达服务器时，会被存放到收件人的INBOX文件夹中，

    收件人则能够把邮件移动到一个新的文件夹中(邮件服务器上)，用户能够对邮件进行删除，阅读等操作, IMAP提供了这些命令

  • IMAP还能允许用户代理获取报文的某些部分，比如首部行

HTTP

当使用Web进行邮件的接受时，用户代理就是普通的浏览器，用户与远程服务之间通过HTTP协议进行通信

四、DNS

什么是DNS

DNS(Domain Name System,域名系统)有两重身份

  • 一个由分层的DNS服务器实现的DNS数据库
  • 一个使得主机能够查询分布式数据库的应用层协议

DNS运行在UDP之上，使用53号端口

域名与IP地址

以www.baidu.com为例，baidu.com就是域名,它的IP地址为 220.181.38.148

域名是面向用户的，具有可读性，IP地址是面向网络的，具有规范性

1.DNS提供的服务

  • DNS被其他应用层协议，包括HTTP,STMP,FTP等所使用，将用户提供的主机名(域名)解析为IP地址

  • 主机别名

    一台主机只有一个规范主机名，但它可能有多个别名，应用程序可以调用DNS来取得主机别名对应的规范主机名，以及IP地址

  • 邮件服务器别名

    邮件服务器也可以使用别名，甚至一个公共邮件服务器的别名可以和Web服务器使用相同的别名，应用程序可以调用DNS来取得主机别名对应的规范主机名，以及IP地址

  • 负载分配

    一个站点(如cnn.com)可以被分布在多台服务器上，一台服务器也可以运行在多台端系统上，因此，一个IP地址集合可以与同一个规范主机名相联系,DNS数据库存储这这些IP地址集合

    每次用户总是向IP地址排在第一个的服务器发送HTTP请求报文，DNS在每次回答中都会循环这些地址次序，以此做到循环分配负载

2.DNS工作机理

域名的分级

13

分布式、层次数据库

  • DNS使用了大量的DNS服务器，以层次的方式在全世界的范围内进行组织
分类 作用
根域名服务器 最高层次的域名服务器，本地域名服务器解析不了的域名就会向其求助
顶级域名服务器 负责管理在该顶级域名服务器下注册的二级域名
权威域名服务器 负责一个区的域名解析工作
本地域名服务器 当一个主机发出DNS查询请求时，这个查询请求首先发给本地域名服务器

域名的解析流程

域名解析总体可分为以下过程：
(1)输入域名后, 先查找自己主机对应的域名服务器，域名服务器先查找自己的数据库中的数据.
(2) 如果没有， 就向上级域名服务器进行查找， 依次类推
(3) 最多回溯到根域名服务器, 肯定能找到这个域名的IP地址
(4) 域名服务器自身也会进行一些缓存， 把曾经访问过的域名和对应的IP地址缓存起来, 可以加速查找过程
具体可描述如下：

  1. 主机先向本地域名服务器进行递归查询
  2. 本地域名服务器采用迭代查询，向一个根域名服务器进行查询
  3. 根域名服务器根据域名的顶级域名部分，告诉本地域名服务器，下一次应该查询的顶级域名服务器的IP地址
  4. 本地域名服务器向顶级域名服务器进行查询
  5. 顶级域名服务器告诉本地域名服务器，下一步查询权威服务器的IP地址
  6. 本地域名服务器向权威服务器进行查询
  7. 权威服务器告诉本地域名服务器所查询的主机的IP地址
  8. 本地域名服务器最后把查询结果告诉主机
    如图所示：

14

递归查询与迭代查询

  • 递归查询

    本机向本地域名服务器发出一次查询请求，就静待最终的结果，这次查询被称为递归查询。如果本地域名服务器无法解析，自己会以DNS客户机的身份向其它域名服务器查询，直到得到最终的IP地址告诉本机

  • 迭代查询

    本地域名服务器向根域名服务器查询，根域名服务器告诉它下一步到哪里去查询，然后它再去查，每次它都是以客户机的身份去各个服务器查询，本地域名服务器进行的三次查询被称为迭代查询

DNS缓存

DNS缓存可以改善时延性能并减少在因特网上到处传播的DNS报文

  • 工作机理

    当服务器接收到另外一台主机发送的响应报文(包含域名到IP地址的映射)后，会将该映射保存在缓存中，下一次当查询相同域名的请求报文发送到该主机时，可以直接从缓存中拿出并发送

  • DNS服务器一般会在两天后丢弃缓存信息

3.DNS记录和报文

所有的DNS服务器中都存储了资源记录RR(Resource Record)

RR的内容

RR是一个包含了四个字段的四元组:==(Name,Value,Type,TTL)==

  • TTL是该记录的生存时间，它记录了资源记录应当从缓存中删除的时间

下面详细介绍Name,Value和Type

  • Type=A,则Name是主机名，Value是该主机名对应的IP地址
  • Type=NS,则Name是域，Value是该域对应的权威DNS服务器的主机名
  • Type=CNAME,则Value是别名为Name的服务器的规范主机名
  • Type=MX，则Value是个别名为Name的邮件服务器的规范主机名

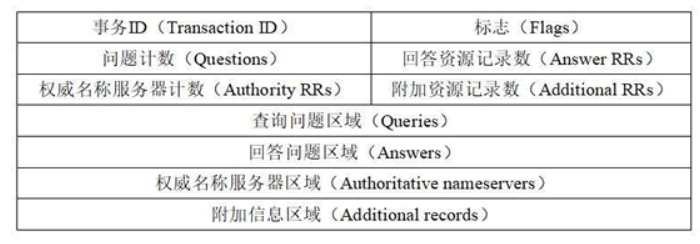

DNS报文

15

DNS的查询报文与响应报文格式相同，均为上表所示

  • 前12个字节是首部区域，包含6个字段

    • 事务ID，也称标识符，用来标记该查询，该标识符会被复制到响应报文中，以便让客户能够匹配它接收到的和请求的回答

    • 标志

      常见的标志如下:

      • 查询/回答标志(0/1)

        指出该报文是查询还是回答

      • “权威的”标志

        当该报文是权威DNS服务器的响应报文时，应该在首部行加上”权威的”标志

      • “希望递归”标志

        表明客户希望对该域名进行递归查询

      • “递归可用”标志

        如果递归服务器支持递归查询，会加上”递归可用”标志

    • 另外四个字段记录了另外最后四个字段的RR数目

  • 查询问题区域

    包含Name字段和Type字段，用来表明需查询的信息

  • 回答问题区域

    包含了回答的信息，即RR

    由于一个服务器可能对应多个IP，所以回答字段可以包含多个RR

  • 权威区域

    包含了其他权威服务器的信息

  • 附加区域

    如果回答区域有一条RR记录了服务器的规范主机名，则在附加区域会补充一条类型A记录

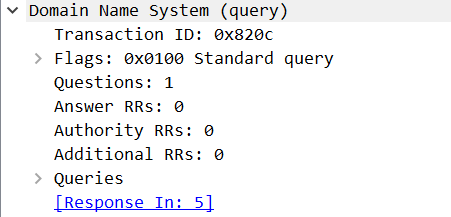

下面是一个wireshark抓包的例子

16

在域名数据库中插入记录

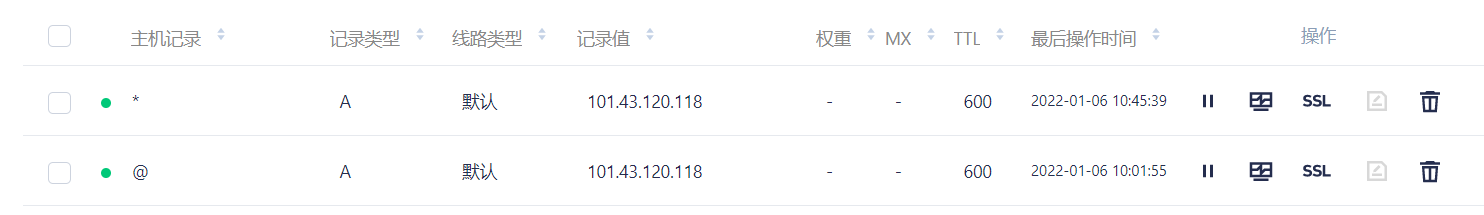

如今购买域名以及设置DNS已经十分简单，下面是我在腾讯云设置DNS解析的例子

17

  • 主机记录: RR中的Name字段

    • www: 解析后的域名为www.liver0377.xyz

    • @: 直接解析主域名, 如liver0377.xyz

    • : 泛解析，匹配所有域名, 如.liver0377.xyz

  • 记录类型： 就是RR中的type字段

拒绝攻击服务(DDoS):

攻击者对DNS服务器发送大量分组，导致大多数合法DNS请求得不到回答

五、P2P

P2P协议(peer to peer), 与客户-服务器体系不同，资源被分散存储在网络的各个用户上，每个用户既是下载者，也是上传者

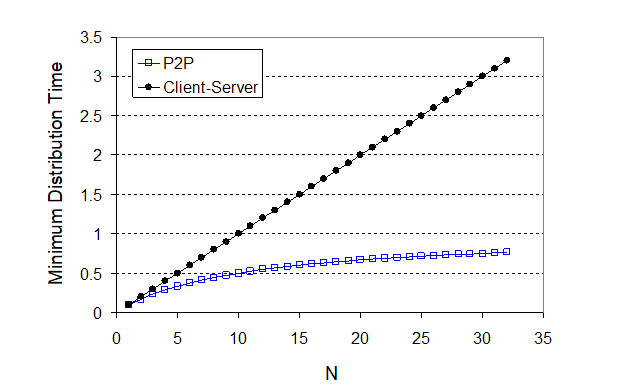

  • P2P与C/S体系的分发时间对比

18

最流行的协议是BitTorrent， 可以看看这篇科普博客(https://zhuanlan.zhihu.com/p/87327257)

六、CDN

对如youtube之类的因特网视频公司，提供视频服务最直接的方法是建立单一大规模数据中心，但是这种方法有三个缺点

  1. 如果客户远离数据中心，时延就会很大
  2. 流行的视频可能会在相同的通信链路上发送很多次，这会浪费网络带宽，同时也会使得公司向ISP服务商提供更高的费用
  3. 如果中心节点故障，将会造成整个链路崩溃

  • CDN

    如今大多数公司使用内容分发网(Content Distribution Network, CDN), CDN的基本策略就是在世界各地建立服务器集群，当用户发出请求时，会自动将其定向到一个提供最好用户体验的CDN服务器集群

  • 分类

    CDN分为私有与第三方两类，私有即内容提供商私人拥有，如google就拥有很多自己的私人数据中心, 第三方CDN则可以代表多个内容提供商分发内容

1. 服务器安置策略

CDN通常有两种不同的服务器安置策略

  • 深入

    在遍及全球的接入ISP部署服务器集群来深入到ISP的接入网当中，这样做可以更加靠近用户，但缺点是需要很多集群，会带来管理不便

  • 邀请做客

    在少量关键位置建造大集群来邀请客户到ISP做客，通常是在因特网交换点(IXP)， 这是如今普遍使用的方式

    注: ISP <==> IXP <==> CDN服务器

实现

当用户向服务器发送请求时，CDN通常会截取请求，并:

  • 确定此时适合该用户的CDN集群
  • 将用户的请求重定向到适合于该用户的CDN服务器集群

通常，CDN会与DNS提供商进行合作，来进行用户请求的截获与重定向

  • 例子

    • 用户访问NetCiema的Web网页

    • 当用户点击视频链接http://video.netcinema.com/XXXXXX时，用户主机发送了一个对于video.netcinema.com的DNS请求

    • 用户的本地DNS服务器(LDNS)将该DNS请求中继到一台用于NetCinema的权威DNS服务器

      NetCinema权威DNS服务器向LDNS返回一个KingCDN域的主机名，而不是IP地址，如a1105.kingcdn.com

    • DNS请求进入KingCDN专用DNS基础设施，LDNS发送对a1101.kingcdn.com的DNS请求

      KingCDN的DNS请求进行重定向操作，返回需要的KingCDN内容服务器的IP地址

    • LDNS向用户主机转发IP地址

    • 用户主机与指定IP地址的主机创建TCP连接，获取到内容

    19

2. 集群选择策略

  • 地理位置最接近
  • 实时测量时延
