[TCP/IP详解]:DHCP

• 简介

  • DHCP属于应用层协议，它的作用是为主机或者路由器指定配置信息(IP地址, 子网掩码, DNS服务器地址等)

  • DHCP前身是被称为BOOTP的Internet引导程序协议, 该协议已经过时，但是DHCP完全兼容BOOTP

  • DHCP使用租用机制来将这些配置信息租用给客户机，但租期到了之后，客户机可以选择续约

  • DHCP的传输层协议为UDP, 客户机，服务器分别使用固定端口号68, 67

1. 地址池与租用

DHCP服务器为客户机提供三种地址分配: 自动分配，动态分配，手动分配, 其中动态分配使用的最多，接下来只关注动态分配

• 在动态分配中，客户机向DHCP服务器请求一个IP地址，服务器从地址池中选出一个可用的地址作为响应

  这个地址池是一个连续的IP地址范围

• 服务器会根据客户机请求中提供的信息并结合外部信息(如接受请求的接口)为客户机分配IP地址

  当服务器向客户机提供租约之后，会将租约写入非易失性存储器当中，以确保当服务器重启之后租约信息不会丢失

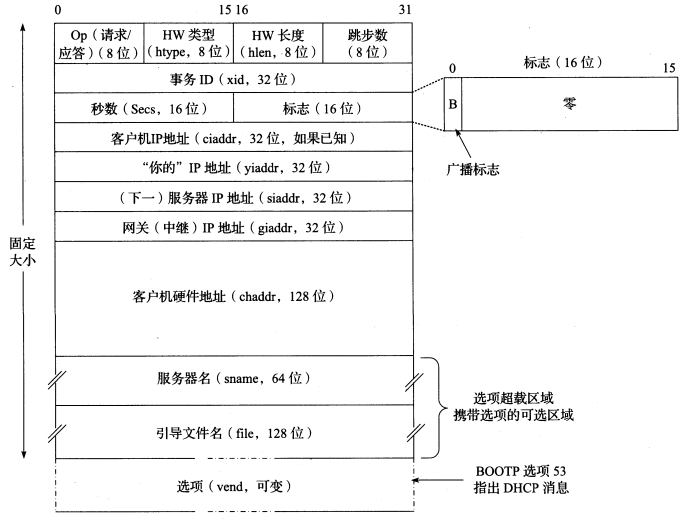

DHCP消息格式

该图其实是BOOTP的消息格式，但是与DHCP完全兼容，DHCP可以在上面的选项超载区域携带额外选项

DHCP协议操作

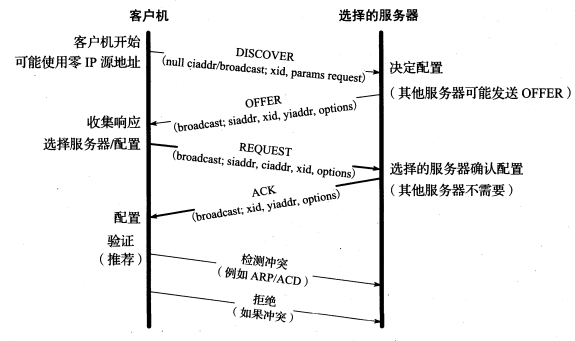

• 总流程



  当一个主机第一次连接该子网时，会经历上面的阶段

  • DHCPDISCOVER

    客户机使用链路层广播来寻找可用的DHCP服务器，消息中包含了自身的相关信息，如自身MAC地址

  • DHCPOFFER

    如果有DHCP服务器接受到了请求，就会发送DHCPOFFER响应报文, 发送方式为单播，因为已经知道了客户机的MAC地址

    响应消息中包含服务器提供的IP地址、子网掩码、租期以及提供IP的DHCP服务器的IP地址

  • DHCPQEQUEST

    之所以还需要该过程是因为可能不止有一个DHCP服务器向客户机发送DHCPOFFER, 但一个客户网卡只能接受一个租约服务

    因此客户机再次进行广播，广播消息中包含了其第一次接受到的DHCP服务器的IP地址，其他发送租约的DHCP接受到该消息之后

    就会收回自己的租约(把分配出去的IP地址归还会地址池等)

  • DHCPACK

    如果服务器可以分配的话，它会响应一个DHCPACK消息表示确认，可如果不能分配的话，就会响应一个DHCPNAC消息

  • 检测冲突

    客户机会向服务器发送一个检测消息(如ACD)，用于检测分配的地址是否重复

    如果冲突，那么客户机就会向服务器发送一个DHCPDECLINE的消息表示该地址不能使用, 在一段时间过后，可能进行重新检测

    如果客户机主动放弃租约，会向服务器发送一个DHCPRELEASE消息

• 租约更新

  有时，上述流程可以被简化成DHCPREQUEST和DHCPACK, 这发生在客户机已经有一个IP地址并且希望更新其租约的情况下，客户机会通过DHCPREQUEST消息来请求其正在使用的地址

• 获取其他配置信息

  客户机还可以发送一个DHCPREFORM消息来获取更多非地址的配置信息
